一、TCM 5000用途： 本端子截面分析儀是全自端子分析儀器，包括切割及研磨硬件的全自動，以及測試軟件全自動，自動判斷；水冷式精密自動切割與自動研磨。自動循環水控制過濾系統（無需外接供排水統），切磨自適應水循環系統。線徑適用范圍范圍AWG000000-AWG46，0.008---450mm2，端子外徑最大到30mm; 該系統適合航空航天、汽車業、家電業、電子業、光伏、醫療及自動化等領域線束端子截面分析測試要求。

二、系統特點(Characteristic)

1．無需樹脂凝固

以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時?，F在本產品不需樹脂凝固，制作一個樣品5分鐘左右即可完成。

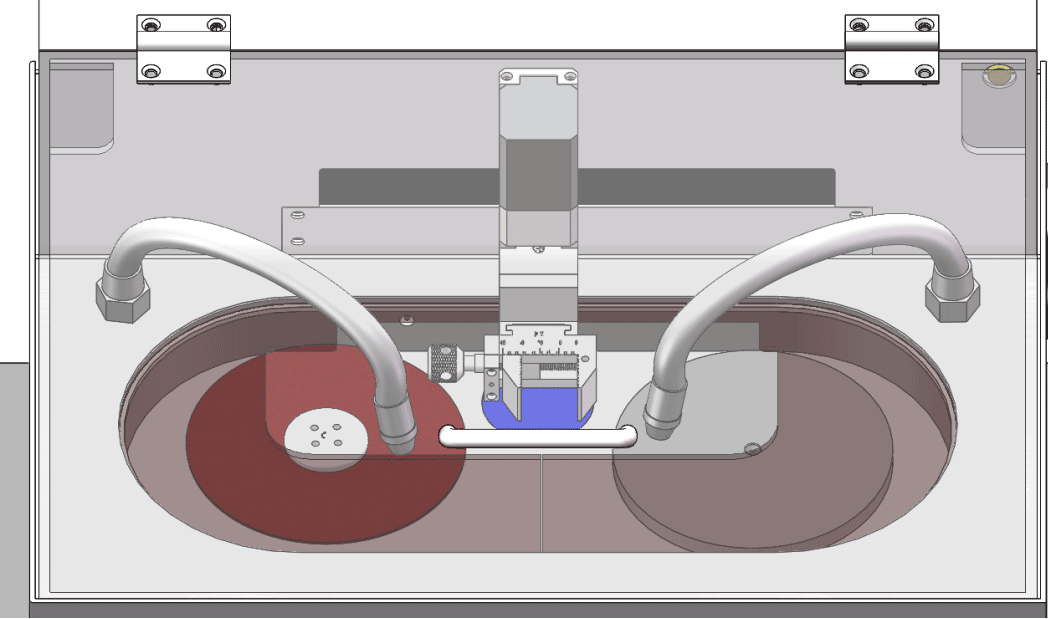

2．全自動切割研磨一體機

本切割研磨一體機可以實現精密切割研磨，全程水冷，有四種模式，包括自動模式，切割模式，研磨模式，以及《學習模式》，該模式可以看圖操作（行業獨家）；甚至可以客戶自定義設置參數，進行個性化切割磨拋；可視化的切割位置(選配，行業獨家選配)，切割位置任意設置，定位精度5um以?xún)?，無損傷切割及磨拋。

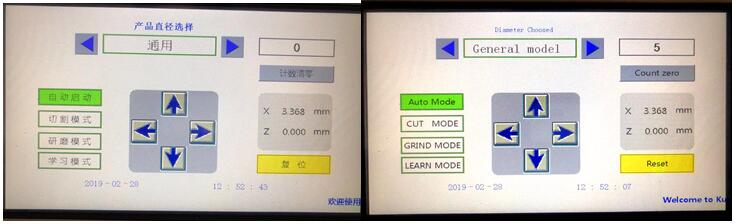

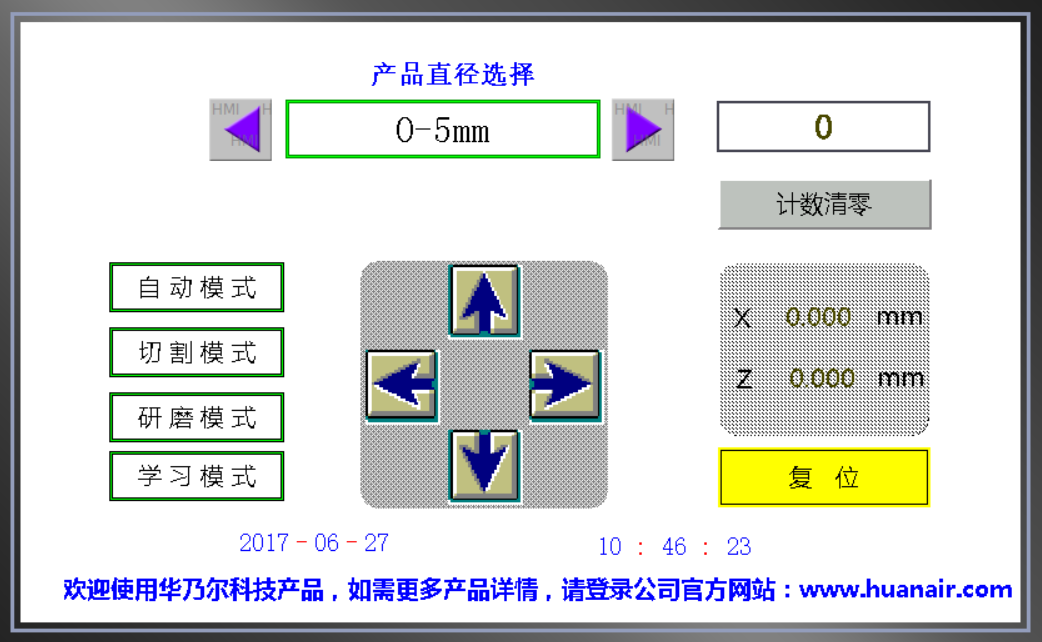

3.切割及研磨機臺7寸觸摸屏截面，中英文雙語言，操作無壓力

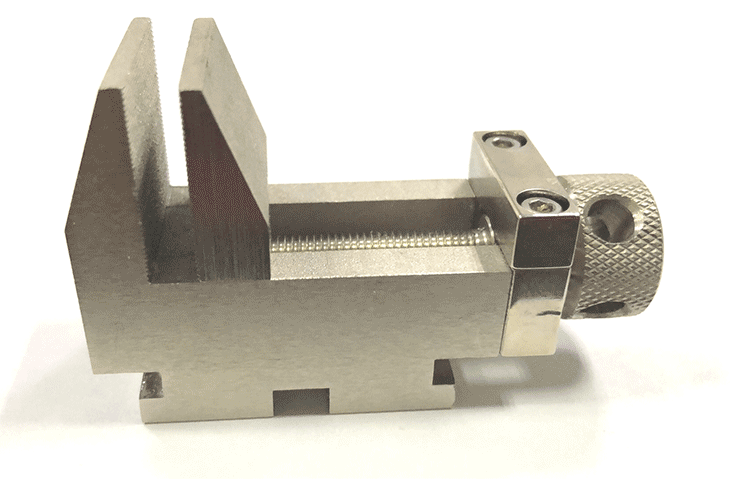

4．端子專用夾具可對應各種尺寸的端子

精美的不銹鋼材料夾具，鏤空端子上端，細牙夾持，精密切割的好助手，耐腐蝕；

中英文專業端子分析軟件（出口亞歐美市場），支持win XP,win7,win8,win10的32位及64位系統；可分析壓縮比C/R，C/H，C/W，壓縮比等10幾項標準測試數據。

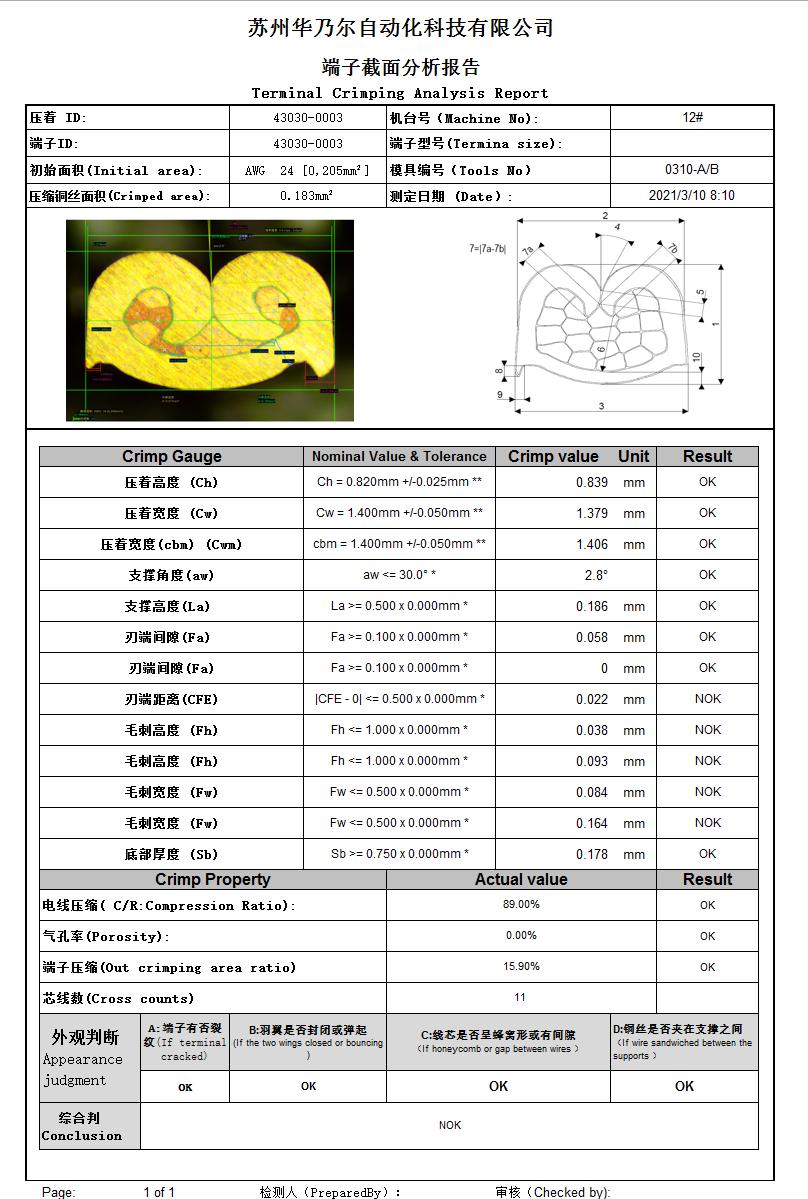

軟件自動AI功能，測試產品無需放正，只要在圖像中央，自動旋轉測試；自動測試，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。

三、系統結構及配置(System Structure)

1. 德國SEW電機大功率精密切割電機（可實現斷電停止及續切功能）；日本信濃（Shinano）精密研磨及自動升降電機；

2.彩色高清7寸觸摸屏控制

3.日本米思米（Misumi）滾珠絲杠及臺灣上銀滑軌；

4.X軸日本信濃（Shinano）電機；

5.數字卡位變倍高清顯微鏡,高清工業相機： 德國B(niǎo)asler 500萬像素CCD攝像頭；

0.4-8.0X鏡筒，視頻總放大倍率：18~756X

6.適用范圍： 0.008~450mm2

7.精密切割范圍：30*30mm或者直徑≤30mm。

8.電源：AC100V~AC240V，整體功率：2500W

9.成像系統軟件：專業端子圖像測量分析軟件（X-Scan），可選Barcode掃描及MES連接

10.精密切割片:Φ150X1.0mm

11.研磨砂紙：150mmX1200#

12.標準檢定尺0.1/10mm

13.端子金相清洗液

14.照明光源：一體式純白LED控制光源

15.一體機電腦
